Right-angle Collimating Lens Holder

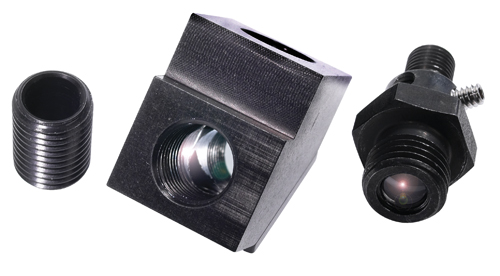

74-90-UVは、キャップの下に位置したコリメーティングレンズからの光を90°に反射するミラーを特色としてます。ミラーは、200-1100nmで>80%反射する紫外を高めたアルミニウム基板で覆われています。さらに74-90-UVは、コリメーティングレンズを収容する3/8-24のねじを切った2つのポート -- 上下に -- を持っています。上部のポートは、オスアダプタに接続するために取り外し可能な3/8インチx1インチのねじを切った接管(右写真の右側)を備えています。 74-90-UVは、ひとつにはスタック発光アプリケーションを含む光学インタフェースチャレンジのソリューションとして考えられました。実験は簡単でした -- 照明と他の集光組み合わせのために1本の光ファイバとコリメーティングレンズの組み合わせを使ったスタック発光を通しての単純な透過率測定。 チャレンジはファイバの透過特性に悪影響を与える光ファイバの屈曲なしで、傾斜したスタックの開放端でコリメーティングレンズを取り付ける事を必要としました。スタック開口部の口に取り付けられた74-90-UV直角リフレクタで、測定に適した位置にレンズを固定するために上部で直角リフレクタを使用して、スタックの各端へ光ファイバをぴったりと運ぶ事ができました。 仕様
|
|
||||||||||||||||||||||||||||
