Oxygen Sensor Temperature Compensation

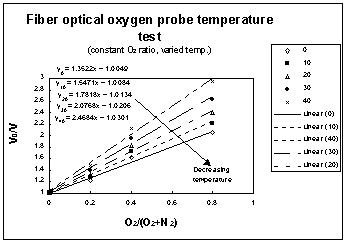

 FOXY、FOSPOR、およびHIOXYセンシング製剤を施したオーシャンインサイトの酸素センサーは、温度によって影響を受けます。温度は、蛍光減衰時間、蛍光強度、フルオロフォアを持つ酸素分子の衝突頻度、および酸素の拡散係数に影響を及ぼします。同様に温度は、サンプルにおける酸素の可溶性にも影響を及ぼします。正味の影響は校正の傾きの変化です。このため、最良の結果を得るためにサンプルは一定温度(±3℃)に保たなければなりません。これが非現実的であれば、センサーはオーシャンインサイトの温度補正アクセサリと工場校正サービスを使って温度と酸素を同時に測定する事によって校正可能です:
サンプルが一定温度(+/-3℃)に保てない場合は、OOISensorsソフトウェアの校正機能を使って温度校正を行っていただくか、オーシャンインサイトが工場校正してご提供する事ができます。xxx-CAL(xxxはFOXY、FOSPOR、またはHIOXY)は、0℃から80℃までの環境のためのオーシャンインサイトの工場校正サービスです。xxx-CAL-EXTは、0℃以下または80℃以上の拡張した温度範囲のための工場校正サービスです。工場校正サービスは、ご注文前にサンプルの温度と酸素の範囲を決めていただく必要があります。
| アイテム |
説明 |
| -CAL |
0℃ - 80℃の温度範囲、0 - 100%の酸素 |
| -CAL-EXT |
-20℃ - 80℃の温度範囲、0-100%の酸素 |

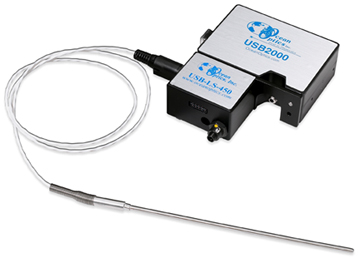

 オーシャンインサイトは、温度変化の調整用に3つのRTDをご提供します。USB-LS-450-TP(右写真)は、USB-LS-450励起光源に接続する外径1/8インチの100オームプラチナRTDです。USB-LS-450-TP16は、同様にUSB-LS-450で使うための16ゲージニードルのRTDです。T1000-RTD(右上写真)は、外径1/4インチの金属管に組み込んだRTD付きプローブです。
| アイテム |
説明 |
| USB-LS-450-TP |
外径1/8インチ、100オームプラチナRTD; USB-LS-450に接続 |
| USB-LS-450-TP16 |
16ゲージニードルRTD; USB-LS-450に接続 |
| T1000-RTD |
プロセス環境で用いる組み込みRTD付き1000μm光ファイバプローブ |
温度-抵抗変換機タイプのサーミスタは、温度を連続的に電気信号に変換する事ができます。回路はサーミスタの抵抗を測定し、温度と比例した出力電圧を提供します。OmegaのTS1サーミスタ(型番: ON-403-PP)は、液体の浸入のためにもっともよく使われるステンレススチールの筒状の電極プローブです。TS1は、0℃から100℃までの温度をモニタ可能です。サーミスタをPCに接続するT-MOD-1 RS-232モジュールに接続し、デスクトップボックスあるいは工業用のラックマウントに組み込む事ができます。
熱電対は、通常は溶接によってお互いに結合された異なる金属から構成されています。二種の金属からなる接合は、温度によって異なる小さな電圧を生じます。熱電対はまた正確で堅実な測定を提供し、広い温度範囲で動作します。OmegaのTK1熱電対(右写真、型番: KMQSS-125-6)は、-150℃から220℃までの温度のモニタが可能な電極です。熱電対は、それをPCに接続するRS-232モジュールであるT-MOD-Kに接続されなければなりません。T-MOD-Kは、最高4つの熱電対をサポートし、デスクトップボックスまたは工業用のラックマウントに設置可能です。ソフトウェアはそれから、温度変動の補正をするために測定値にアルゴリズムを適用可能です。OmegaのTK1-W熱電対は、-150℃から220℃までの温度をモニタ可能なワイヤータイプの電極です。熱電対はTS1サーミスタよりも小さく、柔軟性があります。TK1-W熱電対は、熱電対をPCに接続するRS-232モジュールであるT-MOD-Kに接続されなければなりません。T-MOD-Kは最高4つの熱電対をサポート可能で、デスクトップボックスあるいは工業用のラップマウントに設置可能です。ソフトウェアはそれから、温度変動を補正するために測定値にアルゴリズムを適用可能です。
| 特徴 |
TS1 サーミスタ |
TK1 熱電対 |
| 長さ: |
5.375インチ |
6インチ |
| 外径: |
1/8インチ |
1/8インチ |
| 温度範囲: |
0 ℃ - 100 ℃ |
-150 ℃ - 220 ℃ |
| 精度: |
+/-0.1 ℃ |
2.2 ℃ または 1 ℃の精度で表示の0.75% |
| データ取得: |
T-MOD-1 RS-232モジュール |
T-MOD-K RS-232モジュール |
| プローブ材質: |
ステンレススチール |
Chomega-Alomega 304 ステンレス |
| タイプ: |
2252 オーム @ 25 ℃ |
ガラスで満たされたナイロンコネクタボディ |
| アイテム |
説明 |
| -TS1 |
Omegaサーミスタは、センシング環境の温度をモニタし、プローブの温度変動を補正します。操作には-T-MOD1が必要です。 |
| -T-MOD-1 |
最高4つのセンサーをサポートするセンサーサーミスタ温度モニタリングオプションのRS-232モジュール; 12VDC調整電源付属 |
| -TK1 |
センサー用のKタイプの熱電対; センシング環境の温度をモニタし、プローブ自体の温度変動を補正します。操作には-T-MODKおよび-T-WIREが必要です。 |
| -TK1-W |
ワイヤータイプの熱電対; センシング環境の温度をモニタし、プローブ自体の温度変動を補正します。-T-MODKおよび-T-WIREが必要です。 |
| -T-MOD-K |
最高4つのセンサーをサポートするセンサー熱電対温度モニタリングオプションのRS-232モジュール; 12VDC調整電源付属 |
OOISensorsソフトウェア & 温度変動
OOISensorsソフトウェアは、温度変動のためのデータ変化を補正します。オーシャンインサイト小型分光器は非常に高感度ですが、+/-3℃の温度変動は分光器で検出できません。
|
