下記は、オーシャンオプティクスの分光器で用いられているグレーティングの反射光率カーブです。

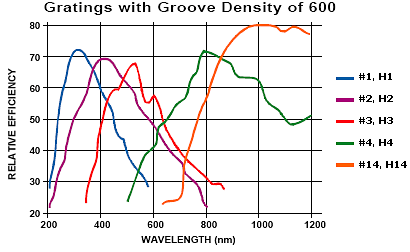

グレーティング1、2、3、4、14、H1、H2、H3、H4、H14 (600 lpm)

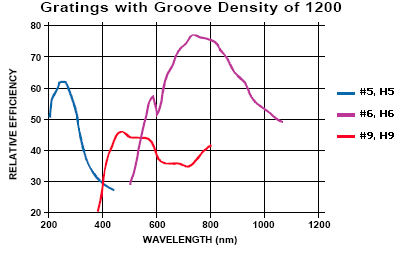

グレーティング5、6、9、H5、H6、H9 (1200 lpm)

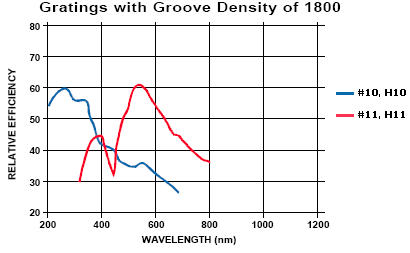

グレーティング10、11、H10、H11 (1800 lpm)

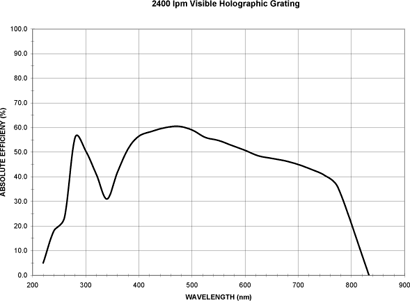

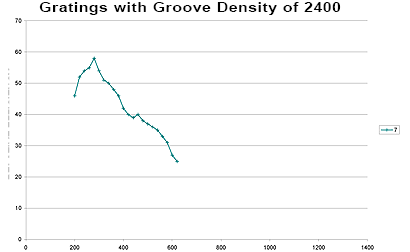

グレーティング7、12、H7、H12 (2400 lpm)

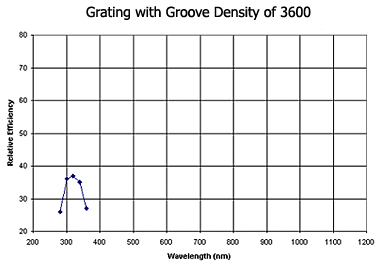

グレーティング8 (3600 lpm)

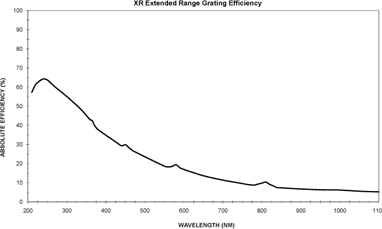

グレーティングXR1 (31)

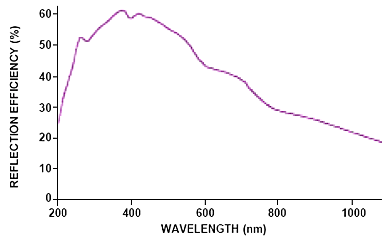

グレーティングHC1

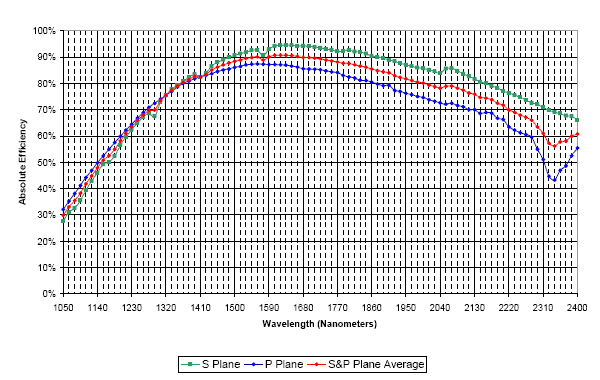

グレーティングNIR1 (75 lpm)

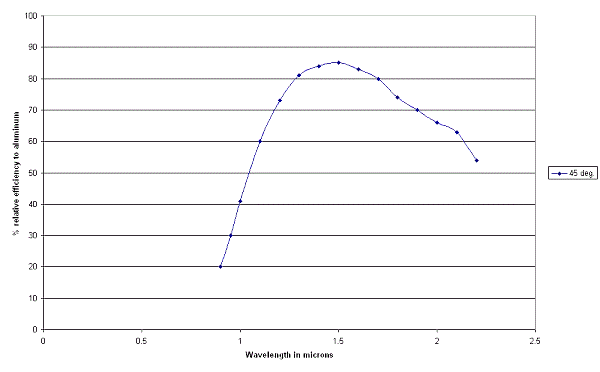

グレーティングNIR2 (100 lpm)

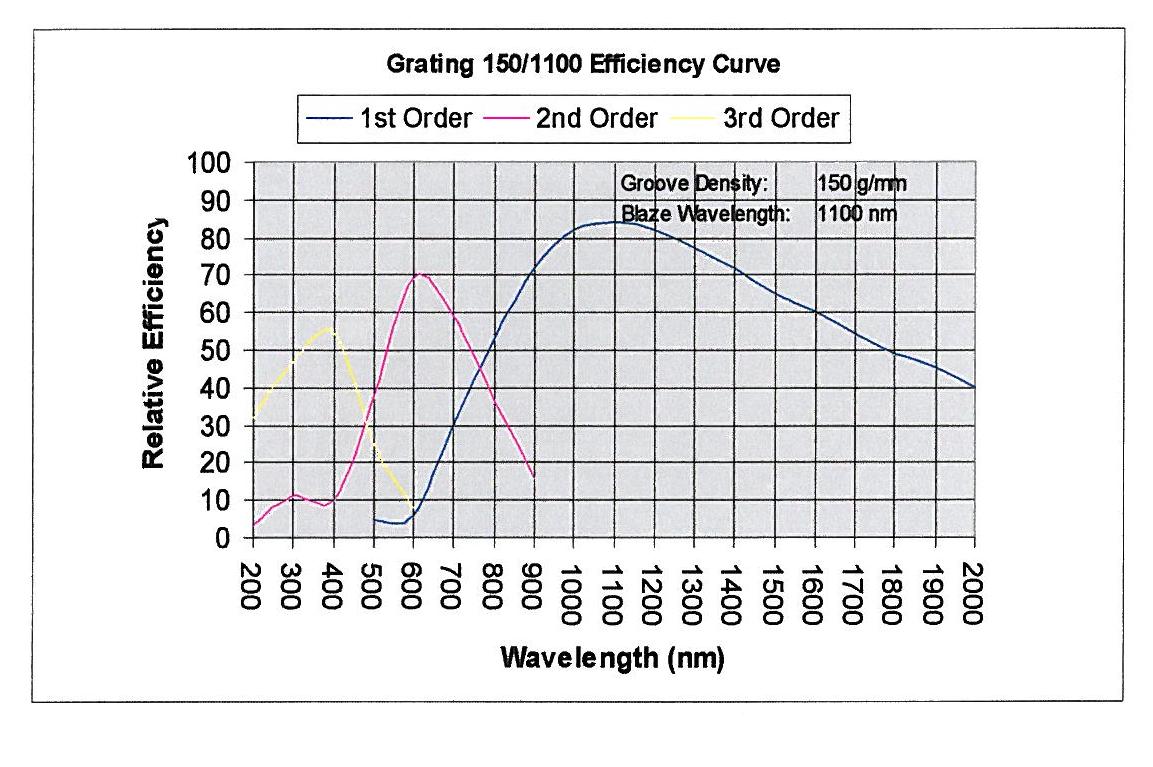

グレーティングNIR3 (150 lpm)

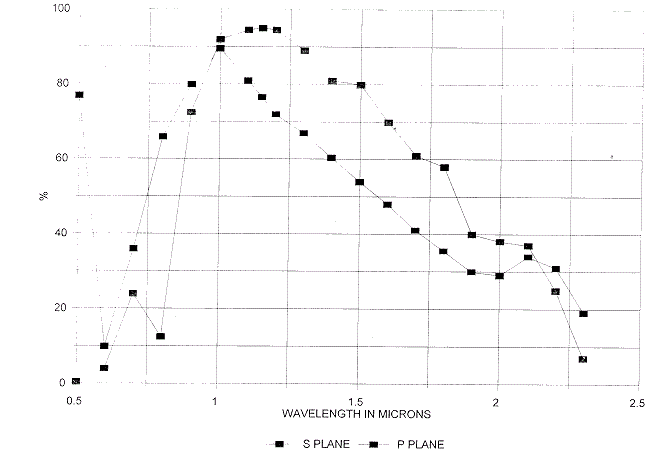

グレーティングNIR10 (300 lpm)

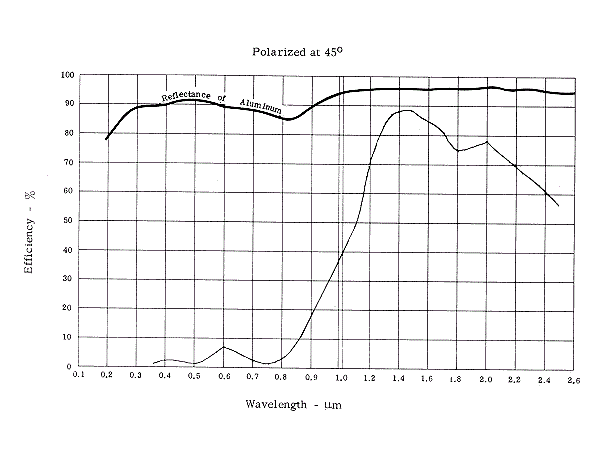

グレーティングNIR11 (400 lpm)

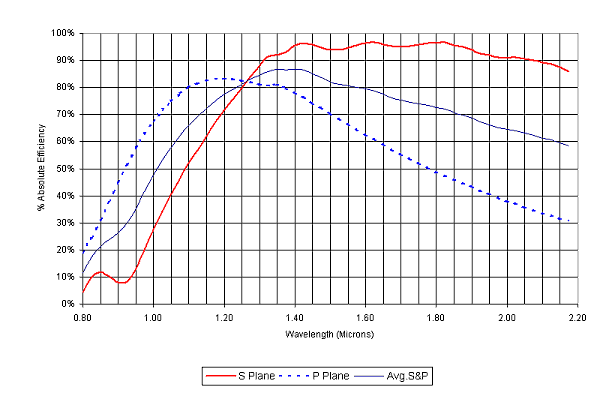

グレーティングNIR12 (500 lpm)

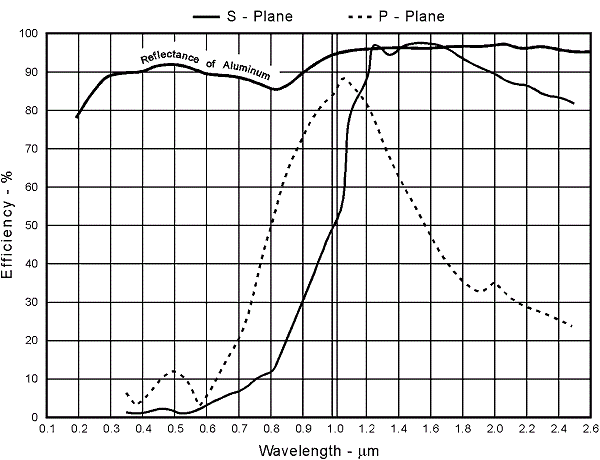

グレーティングNIR13 (600 lpm)

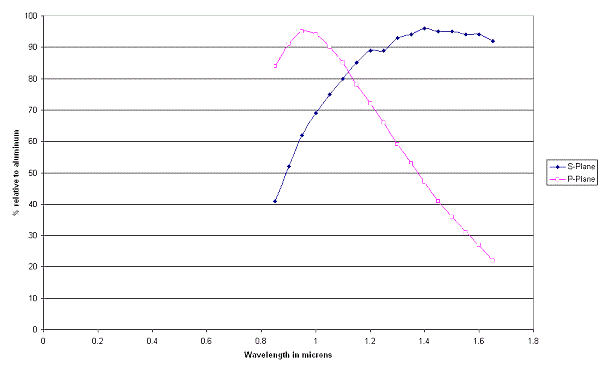

グレーティングNIR14 (1000 lpm)
