miniRaman 技術概要
|
|
miniRaman 分光器は、光学素子の開口径が4mmの高度に小型化されたラマン分光器です。
miniRaman 分光計モジュールは、2つのレーザー、レーザー ビーム伝送光学系、サンプルプローブセット、ラマンビーム伝送光学系、電子機器、バッテリ、ハウジングを含めて25x30x105mmです。

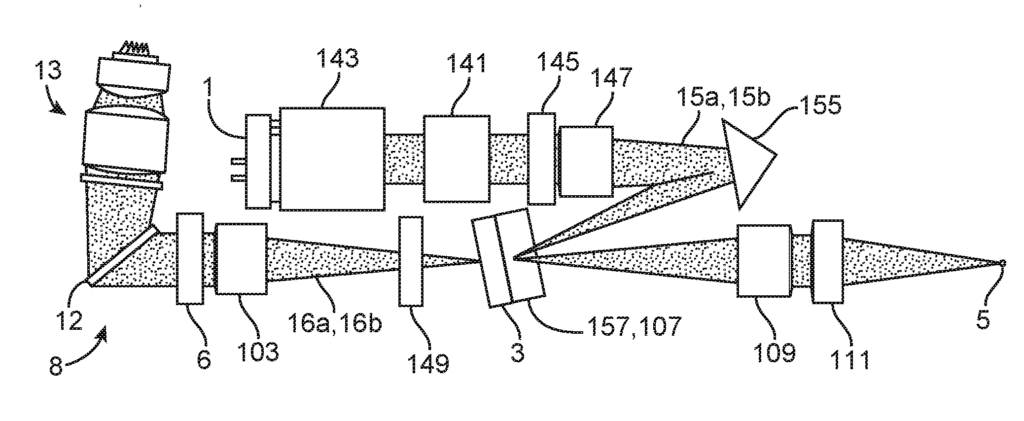

不安定なレーザー波長ドリフトの自動較正を行うために、Lightnovo は独自の (特許取得済み) 参照チャネルを分光器に実装しました。これによりminiRamanの測定は新しいスペクトル取得ごとに校正され、精度の高い測定を実現しています。
miniRamanは、サンプルから検出器までのラマン信号スループットが非常に高くなっています(~89%)。出力は、波長:660nmで2〜30mW、785nm で15〜150mWと可変します。スペクトル範囲は、660nmで2750〜4500cm-1、785nmで400〜2500cm-1 です。
スペクトル分解能は、10〜15cm-1 (スペクトル範囲によって異なります) です。波数精度は、±2.5cm-1です。
|
|
|
小型で安価なラマン測定器の主な課題の1つは、レーザーの波長と出力の安定性でした。これは、キャリブレーション用の参照材料としてデバイス内にポリスチレン片を入れることで解決されました。
サンプルのラマンスペクトルを測定と同時にポリスチレンのラマンスペクトルも取得します。サンプルのスペクトルは、ラマンシフトとラマン強度についてポリスチレンスペクトルから常に補正されます。
これにより、デバイスの継続的なキャリブレーションが可能になり、結果が高速 (長時間のキャリブレーションは不要)かつ信頼性が高くなります。この機能により、miniRamanは識別および定量測定の理想的なソリューションになります。
miniRaman 分光計には内部バッテリー(1000mAh) があり、2時間 (レーザーをオンにした状態) の連続デバイス操作が可能です。iniRaman分光器は、外部バッテリー用のケーブルを必要とせず、片手で使用できるため、さらに便利になります。
miniRaman 分光器は、ソフトウェアのデスクトップ バージョンと Android用アプリで操作できます。
また、化学物質の識別と定量化のためのソフトウェアパッケージ (スペクトル データベースとの相関、PCA、PLS、NNLS、MCR) が搭載されています。
識別には、さまざまな材料のラマンスペクトルデータベースを作成し、ミニラマン分光計を使用してサンプル内の化合物の存在を検出する機能が含まれます。
|
| miniRaman パフォーマンス管理 |
|

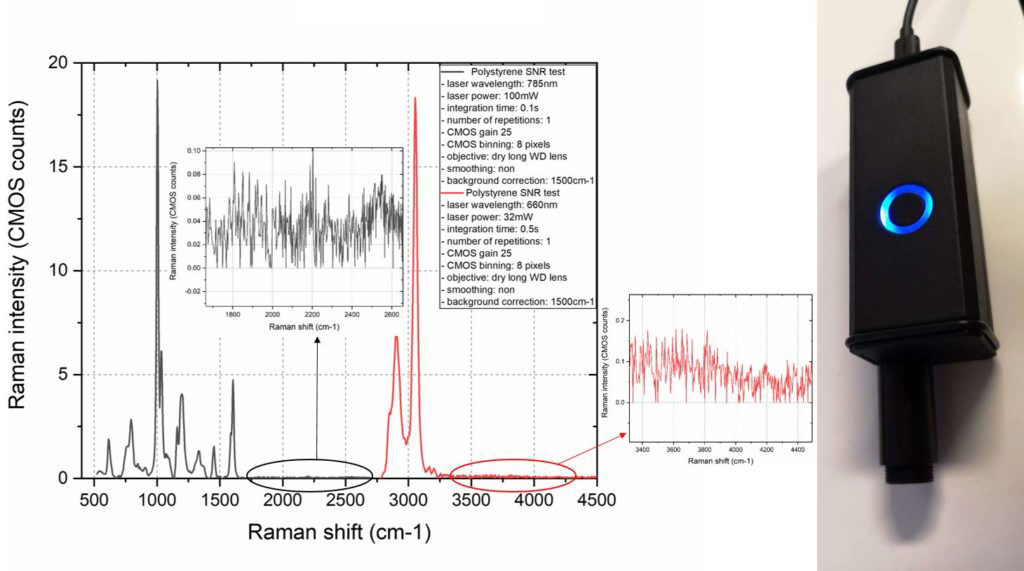

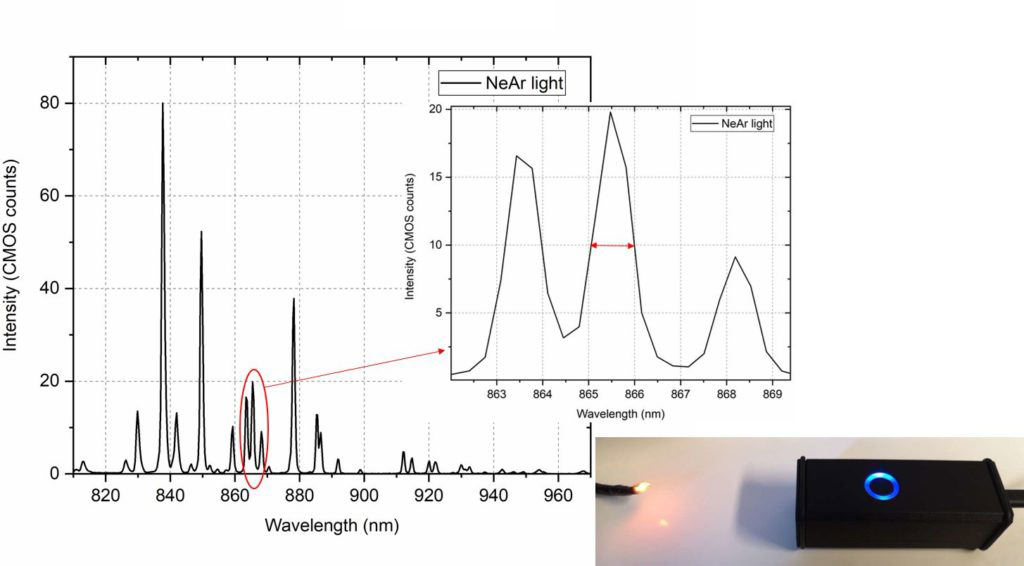

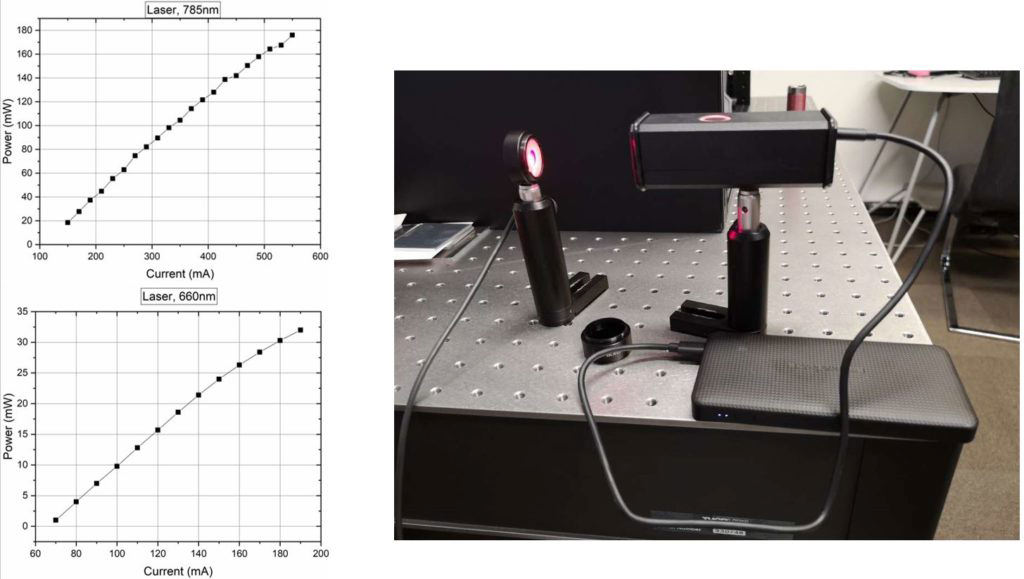

各製品は、波長精度、ラマンシフト精度、レーザー出力のキャリブレーション、およびポリスチレンサンプルで得られた信号対雑音比 (SNR) をチェックしてテストされます。
|
|
