リファレンスレグを備えた反射/後方散乱プローブは、光源のスペクトル出力の変動あるいは不安定性が反射スペクトルに影響を与えることが予想される長期測定や実験に便利なソリューションです。

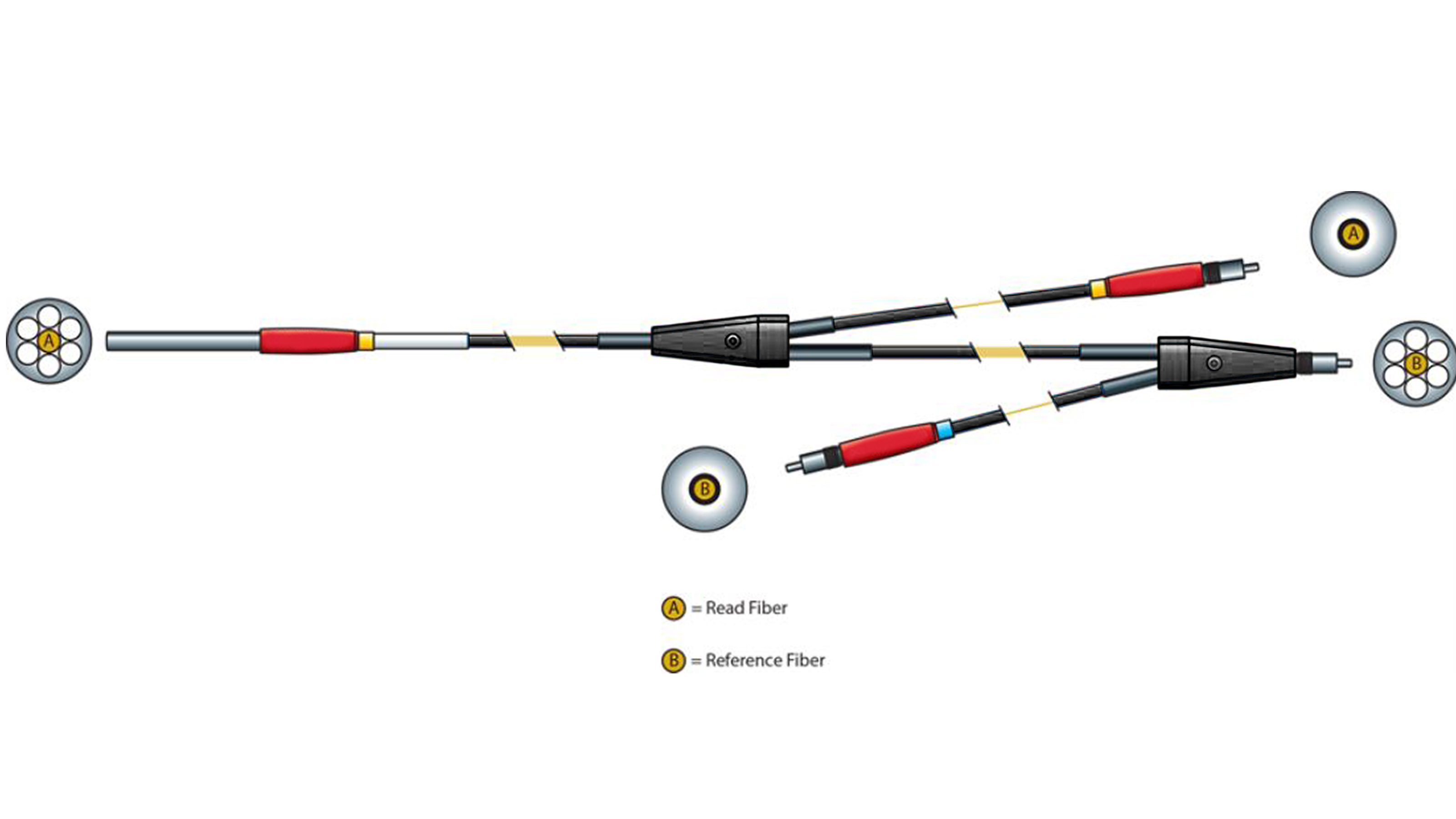

プレミアムグレードとラボラトリグレードの両方でご利用いただけるこれらのプローブには、光源側コネクタから分岐したリファレンスレグが含まれており、2台目の分光器を介して照明(または参照)源を監視できます。
概要
UV-VIS、VIS-NIR ファイバ減衰カーブ
 |
 |
リファレンスレグ付き反射/後方散乱プローブラインナップ
| 型番 | 波長範囲 | ファイバコア径 | クラッド厚 | バッファ材 | 主要バッファ厚 | 最大外径 | ジャケット | プローブファイババンドル | ブレイクアウト | プローブフェルール径 | プローブフェルール長 | プローブフェルール材質 | 長期曲げ半径 | 短期曲げ半径 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QR200-REF-UV-VIS | 300 - 1100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | シリコンコートスチールモノコイル | 1本の読取用ファイバの周りに6本の照明用ファイバ +1本の照明リファレンス |
分岐前1m - 分岐後1m x 2 | 6.35 mm (1/4インチ) | 76.2 mm | ステンレススチール | 8 cm | 4 cm |
| QR200-REF-VIS-NIR | 400 - 2100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | シリコンコートスチールモノコイル | 1本の読取用ファイバの周りに6本の照明用ファイバ +1本の照明リファレンス |
分岐前1m - 分岐後1m x 2 | 6.35 mm (1/4インチ) | 76.2 mm | ステンレススチール | 8 cm | 4 cm |
| R200-REF-UV-VIS | 300 - 1100 nm | 200 μm ± 4 μm | 10 μm ± 4 μm | ポリイミド | 10 μm ± 5 μm | 243 μm | PVDF zipチューブ | 1本の読取用ファイバの周りに6本の照明用ファイバ +1本の照明リファレンス |
分岐前1m - 分岐後1m x 2 | 6.35 mm (1/4インチ) | 76.2 mm | ステンレススチール | 8 cm | 4 cm |
