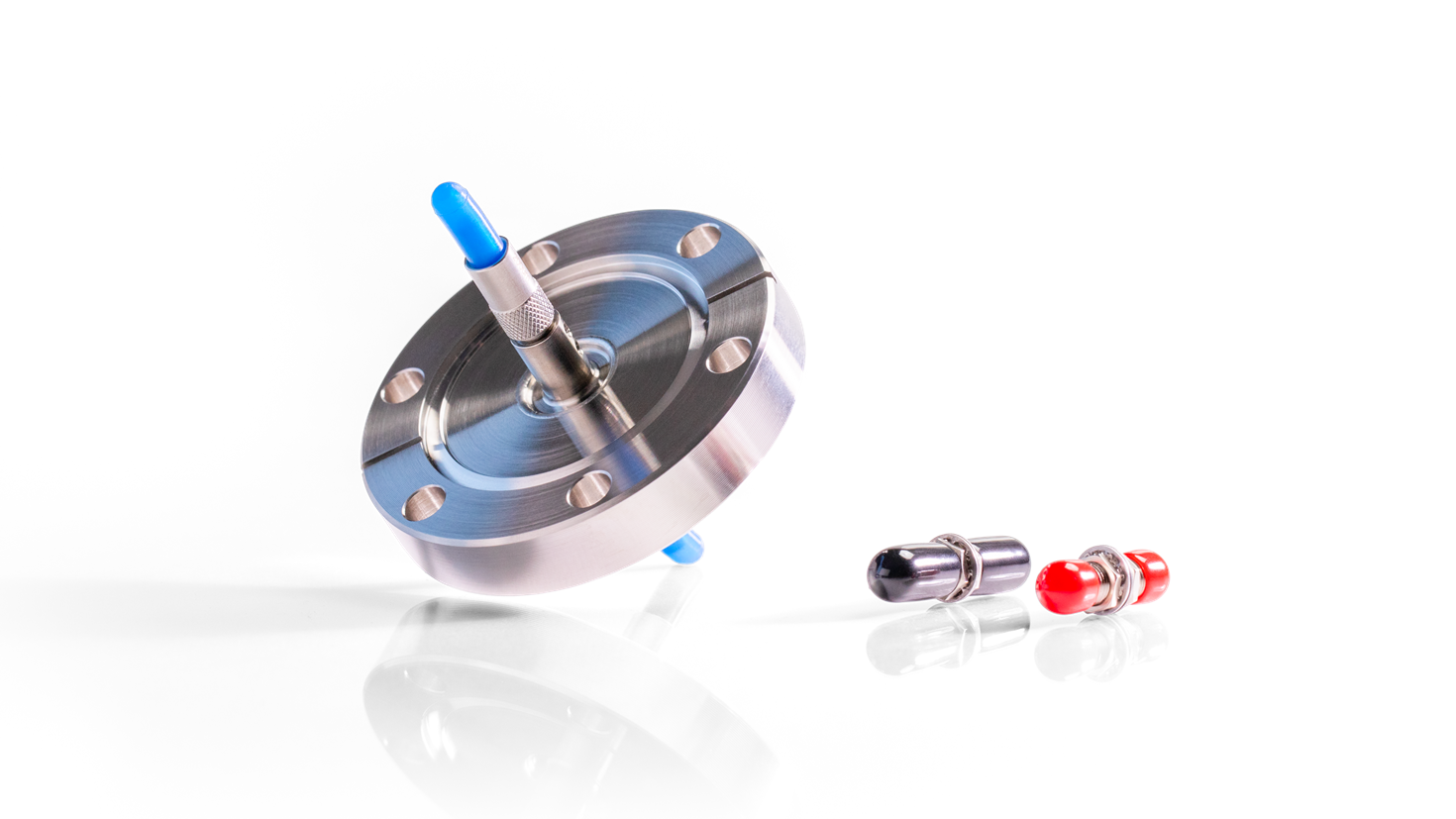

オーシャンオプティクスは、半導体処理などの真空チャンバアプリケーション向けの真空フィードスルー(VFT)アクセサリを提供しています。 VFTには、Oリング付きのボルト式フィードスルーと、コンフラットおよびISO KF産業グレード フランジに取り付けられたフィードスルーが含まれます。すべてに、真空中および空気中側で光ファイバに結合するためのSMA905スプライスブッシングが付属しています。
概要
UV-VISファイバ減衰カーブ
UV-VISタイプ 真空フィードスルーラインナップ
| 型番 | ファイバコア径 | 波長範囲 | コネクタ | 作り | フィードスルータイプ | 最高温度 | 真空評価 |
|---|---|---|---|---|---|---|---|
| VFT-100-UV | 100 μm | 300 - 1100 nm | SMA 905 | 凹んだOリングでボルトに取り付けられた新しい密閉ガラス金属シール ナット、ワッシャ付き | Oリング | 350 ℃ | 10-10 Torr |
| VFT-200-UV-275 | 200 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.75インチ コンフラット | 300 ℃ | 10-10 Torr |
| VFT-200-UV-40 | 200 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.16インチ KF40 ISO | 300 ℃ | 10-10 Torr |
| VFT-400-UV-133 | 400 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD1.33インチ コンフラット | 300 ℃ | 10-10 Torr |
| VFT-400-UV-16 | 400 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD1.18インチ KF16 ISO | 300 ℃ | 10-10 Torr |
| VFT-400-UV-40 | 600 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.16インチ KF40 ISO | 300 ℃ | 10-10 Torr |
| VFT-600-UV-133 | 600 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD1.33インチ コンフラット | 300 ℃ | 10-10 Torr |
| VFT-600-UV-16 | 600 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD1.18インチ KF16 ISO | 300 ℃ | 10-10 Torr |
| VFT-600-UV-275 | 600 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.75インチ コンフラット | 300 ℃ | 10-10 Torr |
| VFT-600-UV-40 | 600 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.16インチ KF40 ISO | 300 ℃ | 10-10 Torr |
| VFT-1000-UV | 1000 μm | 300 - 1100 nm | SMA 905 | 凹んだOリングでボルトに取り付けられた新しい密閉ガラス金属シール ナット、ワッシャ付き | Oリング | 350 ℃ | 10-10 Torr |
| VFT-1000-UV-16 | 1000 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD1.18インチ KF16 ISO | 300 ℃ | 10-10 Torr |
| VFT-1000-UV-25 | 1000 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | KF25 ISO | 300 ℃ | 10-10 Torr |
| VFT-1000-UV-275 | 1000 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.75インチ コンフラット | 300 ℃ | 10-10 Torr |
| VFT-1000-UV-40 | 1000 μm | 300 - 1100 nm | SMA 905 | 業界標準のフランジに溶接された外科用グレードのステンレススチールファイバフィードスルー | OD2.16インチ KF40 ISO | 300 ℃ | 10-10 Torr |
