molシリーズマルチモード光ファイバスイッチャ

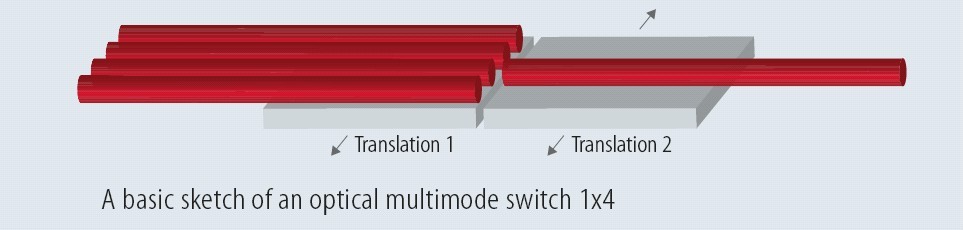

下記図のように物理的に光ファイバが左右に動くことで、光ファイバの出力を切り替えます。既製品は、1×2、1×4、2×2、2×4の4種類がございますが、特注の仕様も対応が可能です。
仕様
|
ファイバコア径:
|
50 〜 100 μm
|
200 〜 400 μm
|
600 〜 800 μm
|
|
波長範囲 (nm):
|
200-1100 nm (使用する光ファイバに依存)
|
|
挿入損失 (dB):
|
最大
|
≦ 1.0
|
≦ 1.0
|
≦ 1.0
|
|
平均
|
0.7
|
0.7
|
0.7
|
|
低リターンロス:
|
オプション
|
|
クロストーク (dB):
|
< -55
|
< -45
|
< -40
|
|
再現性 (dB):
|
0.03
|
|
スイッチング時間 (m秒):
|
≦ 5
|
≦ 10
|
≦ 20
|
|
保証ライフタイム (サイクル):
|
> 10E8
|
|
スイッチング周波数 (1/秒):
|
≦ 50
|
|
作動電圧 (V):
|
5
|
|
消費電力 (mW):
|
< 450
|
|
動作温度 (℃):
|
0 〜 60
|
|
保管温度 (℃):
|
-40 〜 80
|
|
|
